Ultraviolet Laser Measurement Solution 紫外线激光测量解决方案


紫外线激光测量解决方案
  • 紫外线激光测量解决方案


    任意表面的快速间隙面差测量


    材质和表面:任何材质,漆面对漆面(不同颜色),玻璃对漆面对橡胶,镀铬对漆面对玻璃,高分子材料(车灯)对漆面。


    测量宽度: 80 mm


    测量距离: 80 to 200 mm


    精度: ±0,03 mm


    重复性: ±0,03 mm


    测量频率: 40 Hz, 25ms/p

BBA 成功案例


紫外线激光测量解决方案
紫外线激光测量解决方案 紫外线激光测量解决方案

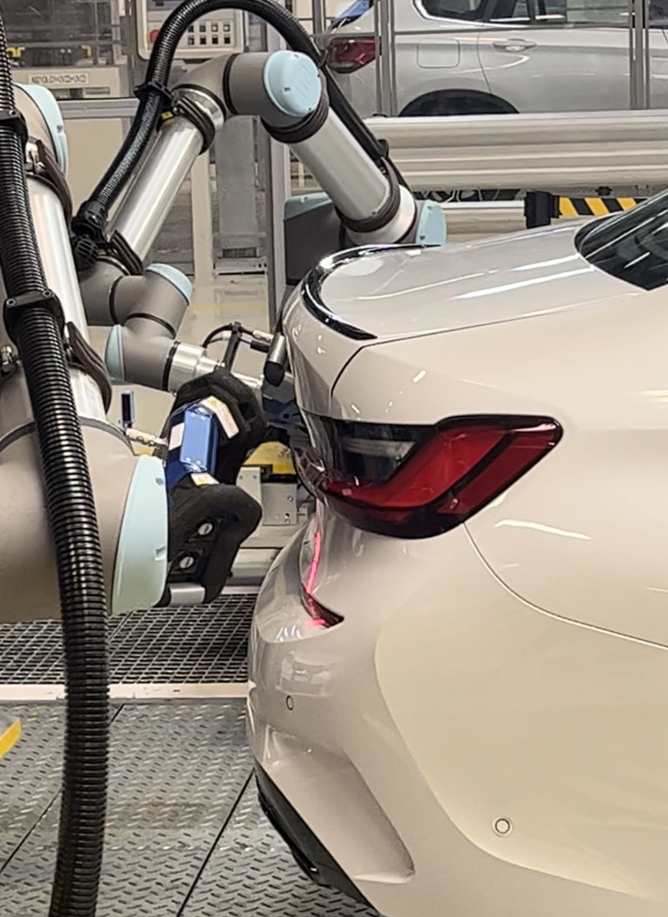

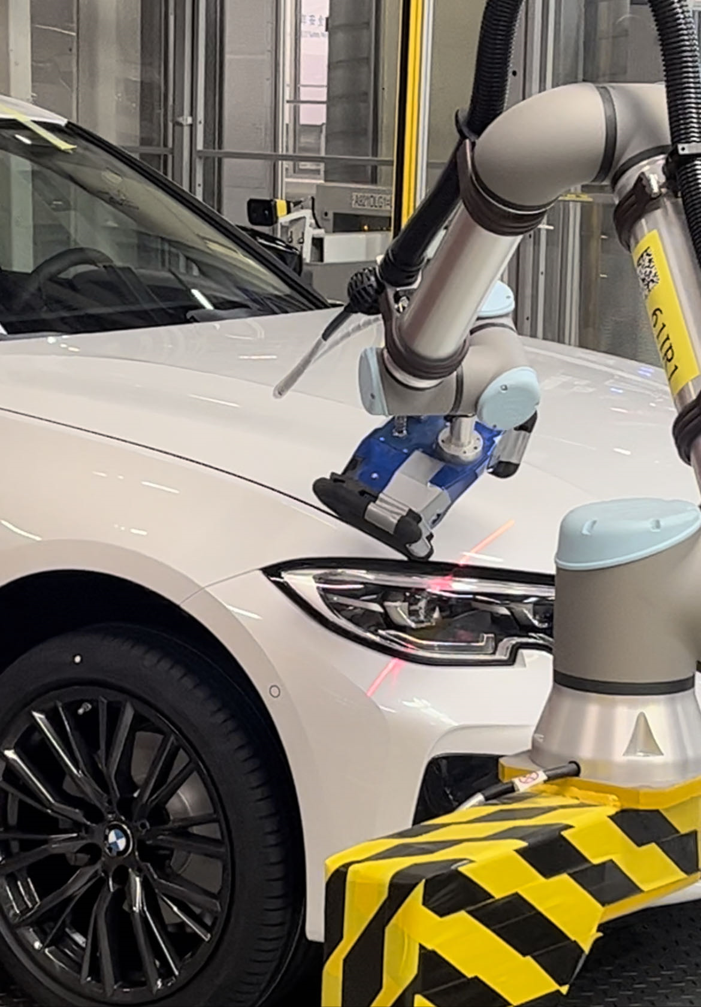

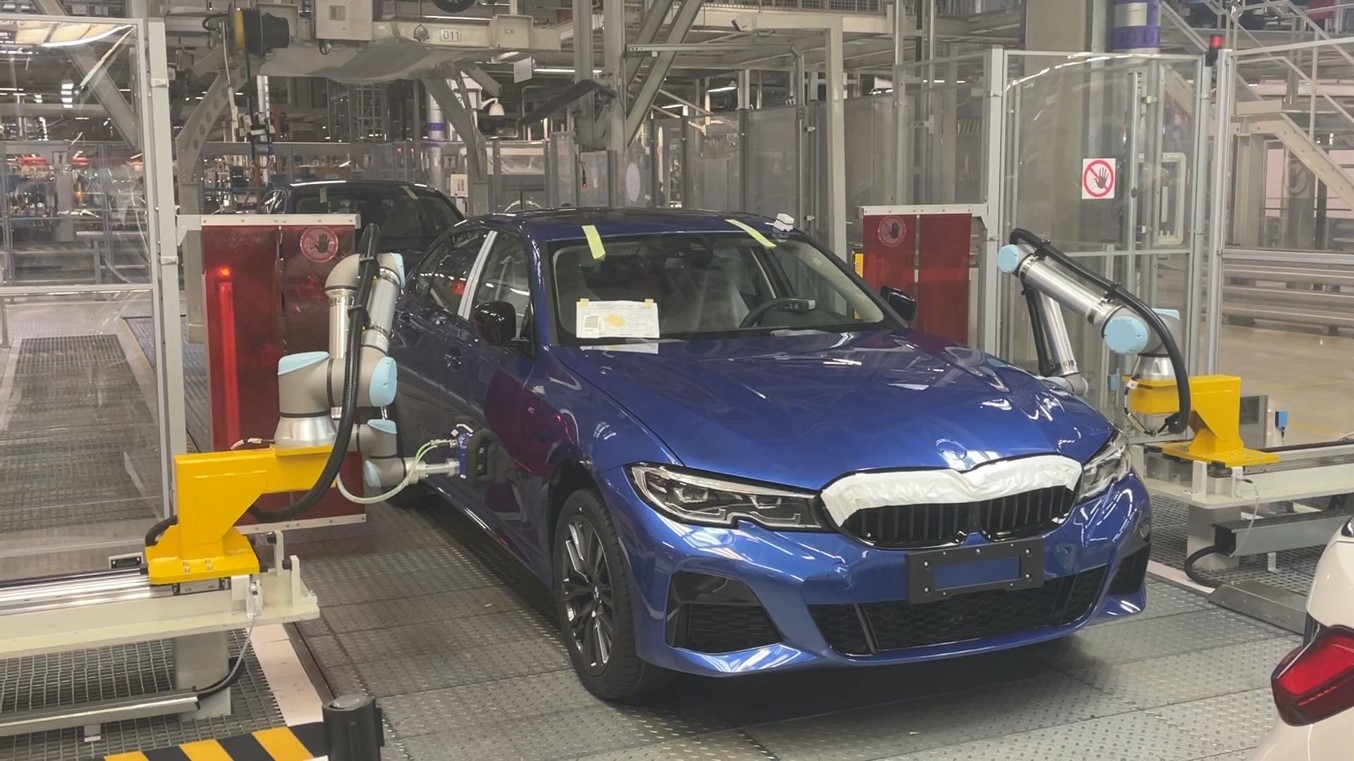

两台UR机器人安装在线体两侧,每台机器人配备1台紫外线间隙面差测头。

线体两侧安装编码器及跟随轮,可以向机器人反馈运输链的实时速度和位置数据。

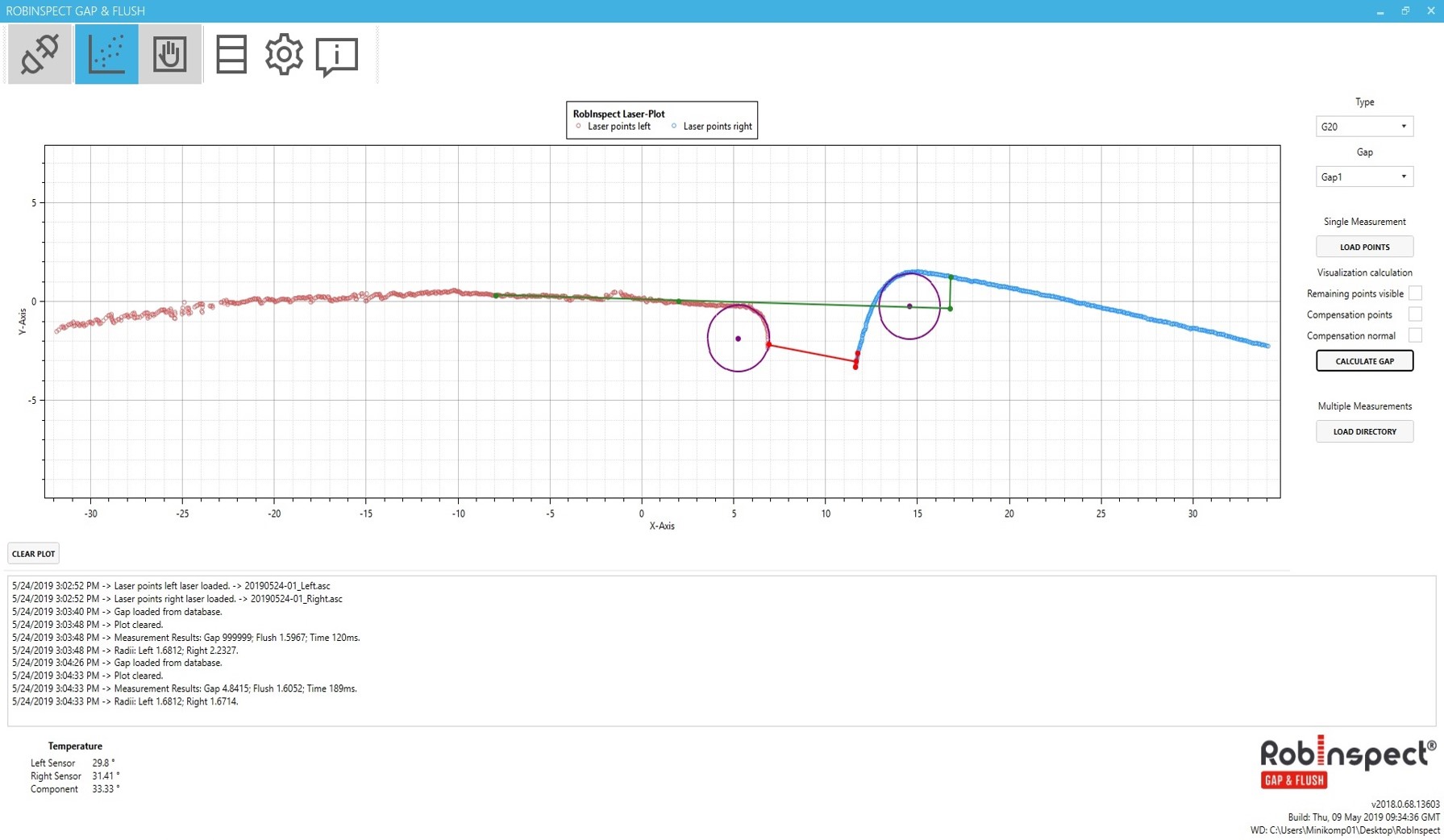

机器人跟随移动测量,紫外线传测头测量两侧的每个测量点,测量软件分析点云并计算出每个点的间隙和面差结果值,最后保存所有结果数据。
